Video de trabajo del enrutador CNC automático CX-1325
Descripción del producto
el Superestrella CX-1325 (fabricado por Jinan Jinshengxing Fabricación de maquinaria Co., Ltd.) transforma la carpintería tradicional combinando el procesamiento de paneles planos y el tallado rotatorio en una sola estación de trabajo.
Si bien destaca en el corte de gabinetes y puertas como un CNC estándar, su verdadero poder radica en el Dispositivo rotativo del cuarto eje. Este accesorio permite que la máquina gire una pieza de trabajo cilíndrica mientras el husillo se mueve a lo largo de los ejes X y Z, creando complejas espirales 3D, estatuas y patas de muebles intrincadas que son imposibles en una máquina de 3 ejes.
Capacidad de procesamiento dual: Cambie instantáneamente entre corte de lámina plana (2D/3D) y grabado rotativo cilíndrico (4 ejes) sin cambios de configuración complicados.
Pórtico de acero industrial: El pórtico está construido con tubos de acero engrosados, soldados con precisión y sin tensión para soportar el peso adicional del dispositivo giratorio y garantizar un tallado sin vibraciones a altas velocidades.
Sistema de accionamiento de alto par: Utilizando Leadshine Stepper o servomotores Yaskawa opcionales para proporcionar el par de sujeción necesario para un tallado profundo en relieve 3D en maderas duras como el roble y la caoba.
Memoria inteligente de "punto de interrupción": El sistema de control DSP guarda automáticamente el punto de mecanizado si falla la energía o se rompe una herramienta, lo que le permite reanudar el trabajo exactamente donde lo dejó, ahorrando materiales valiosos.
Característica | Especificación |
modelo | Superestrella CX-1325 |
Área de trabajo X, Y, Z | 1300 mm × 2500 mm × 200 mm |
Tamaño del eje giratorio | Diámetro: 200 mm / Longitud: 2400 mm (Personalizable) |
Potencia del husillo | 3.5KW / 4.5KW / 6.0KW (Refrigerado por aire o agua) |
Velocidad del husillo | 0 - 24.000 RPM |
Sistema de control | DSP de 4 ejes A18 / Mach3 / NcStudio |
Motores de accionamiento | Servo paso a paso/híbrido de alto par |
Transmisión (X, Y) | Piñón y cremallera helicoidales de precisión |
Transmisión (Z) | Husillo de bolas TBI de Taiwán |
Rieles guía | Rieles de guía lineal cuadrados de 20 mm/25 mm (HIWIN/PMI) |
Superficie de la mesa | Mesa combinada de vacío con ranura en T |
Máx. Velocidad rápida | 35.000 mm/min |
Máx. Velocidad de trabajo | 20.000 mm/min |
Voltaje de trabajo | CA 380 V/50 Hz (trifásico) o 220 V (monofásico) |
Dispositivo giratorio de montaje lateral:
A diferencia de algunas máquinas que colocan el eje giratorio en la mesa (área de trabajo reductora), el CX-1325 se puede configurar con una unidad rotativa de montaje lateral. Esto mantiene la cama de 4x8 pies despejada para el procesamiento de sábanas planas en todo momento.
Husillo refrigerado por aire de 3,5 KW+:
Equipamos esta máquina con husillos industriales de alta potencia (marcas HQD o HSD) que mantienen un par constante incluso a bajas RPM, lo cual es fundamental al tallar relieves profundos en madera dura densa.
Eje Z de servicio pesado:
El conjunto del eje Z está reforzado con un husillo de bolas TBI y dos cilindros neumáticos de contrapeso (en modelos más grandes) para garantizar un movimiento vertical suave, evitando "líneas entrecortadas" en sus tallados en 3D.

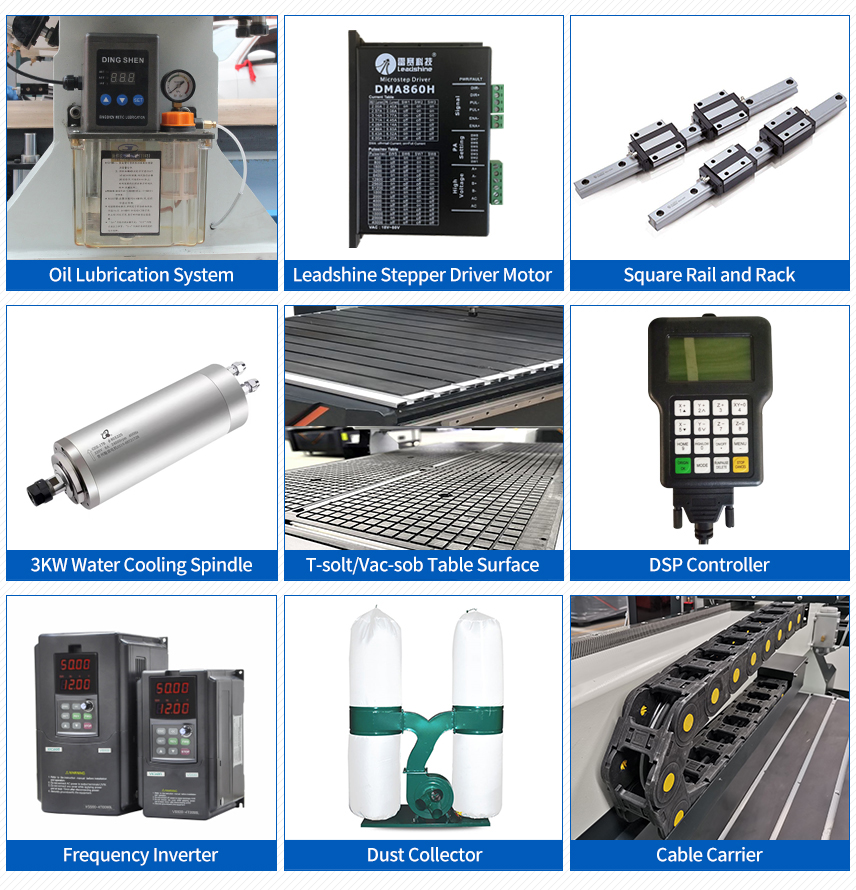

Imágenes detalladas
Aplicación de muestra
Fabricación de muebles: Pasamanos de escaleras, postes de newel, patas de sofá, patas de mesa de comedor y pilares decorativos.
Carpintería arquitectónica: Ménsulas, molduras y paneles de pared 3D.
Artefactos religiosos: Tallar estatuas, ídolos y tótems en relieve complejos.
Publicidad: Escultura en espuma 3D para utilería y señalización a gran escala.
Calidad directa de fábrica: Maquinaria Jinan Jinshengxing fabrica internamente el marco, el pórtico y los conjuntos críticos, lo que garantiza un control de calidad más estricto que el de los ensambladores que compran piezas.
Entrenamiento gratuito de 4 ejes: La programación de 4 ejes puede resultar complicada. Proporcionamos tutoriales en vídeo especializados sobre cómo configurar el "origen" para el trabajo rotatorio y generar trayectorias de herramientas en ArtCAM/Aspire.
Estándares de exportación globales: Nuestras máquinas cuentan con la certificación CE y vienen con manuales en varios idiomas, listos para usar en Europa, América y Asia.
P: ¿Puedo quitar el accesorio giratorio?
R: Si el giratorio se coloca encima de la mesa, sí, se puede soltar y quitar. Si está montado lateralmente, permanece permanentemente sujeto pero no interfiere con el corte plano.
P: ¿Qué software necesito para tallar en 4 ejes?
R: Necesitará un software que admita envoltura rotativa o trayectorias de herramientas de 4 ejes, como Vectric Aspire, ArtCAM o Powermill. Proporcionamos postprocesadores compatibles con nuestro controlador.
P: ¿Cuál es el diámetro máximo que puedo girar?
R: El diámetro estándar es de 200 mm. Sin embargo, podemos personalizar la altura del pórtico (espacio libre del eje Z) para permitir diámetros de hasta 400 mm o más, previa solicitud.
P: ¿Viene con un recolector de polvo?
R: El recolector de polvo es un accesorio opcional. Recomendamos encarecidamente agregar nuestro recolector de polvo de doble bolsa para mantener limpio su taller, especialmente al lijar o recubrir MDF.
No limite su negocio a las pantallas planas. Descubra el rentable mundo de los componentes de muebles 3D con el CX-1325. Contacto CNC superestrella para una cotización hoy.
