Vídeo de trabajo
Descripción del producto
el Superestrella CX-B1 (fabricado por Jinan Jinshengxing Fabricación de maquinaria Co., Ltd.) está diseñado para ser eficiente. En la producción de muebles tipo panel, una sola puerta de gabinete a menudo requiere de 3 a 4 herramientas diferentes (por ejemplo, una broca para perfilar, una broca para limpiar, una broca en V y una broca para cortar).
Las fresadoras estándar de un solo cabezal requieren que el operador detenga la máquina y cambie manualmente las herramientas con llave 3 veces por hoja. El CX-B1 soluciona este problema llevando las 4 herramientas simultáneamente. La máquina coloca automáticamente el husillo correcto en la posición de trabajo según lo ordenado por el software, eliminando prácticamente el tiempo de inactividad y los errores del operador.
Conmutación neumática instantánea: El cambio entre herramientas lleva menos de 2 segundos, significativamente más rápido que un ATC de carrusel (8-12 segundos) y mucho más rápido que los cambios manuales.
Automatización rentable: Obtendrá el beneficio del cambio automático de herramientas sin el alto costo de un almacén de herramientas servoaccionado o un costoso husillo ISO30.
Pórtico de servicio pesado: El pórtico está reforzado con acero de 8 mm de espesor y templado para evitar deformaciones. Soporta el peso de 4 husillos sin vibración, lo que garantiza acabados de bordes suaves.
Control inteligente: Impulsado por el Sistema de control LNC o Shanlong, que admite "memoria de punto de interrupción". Si falla la energía, puede reanudar el trabajo exactamente donde se detuvo sin arruinar la costosa lámina de madera contrachapada.
Parámetros técnicos
| Área de trabajo del eje X Y Z | 1300mm*2500mm*200mm |
| Carril guía | Carril cuadrado |
| husillo | Husillo ATC de 9KW |
| forma de transmisión | Engranaje helicoidal para eje XY, husillo de bolas para eje Z |
| Precisión de la máquina | 0,05 mm |
| sistema de control | Sistema de control SYNTEC, puede realizar cortes de etiquetas de imágenes y relieves 2D. grabado |
| mesa de maquina | mesa de vacío |
| Sistema de conducción | Servoaccionamiento y motor |
Imágenes detalladas

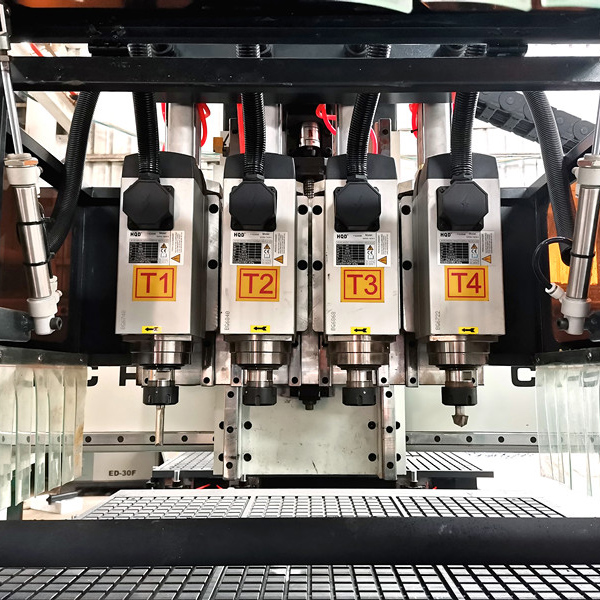

Husillo HQD

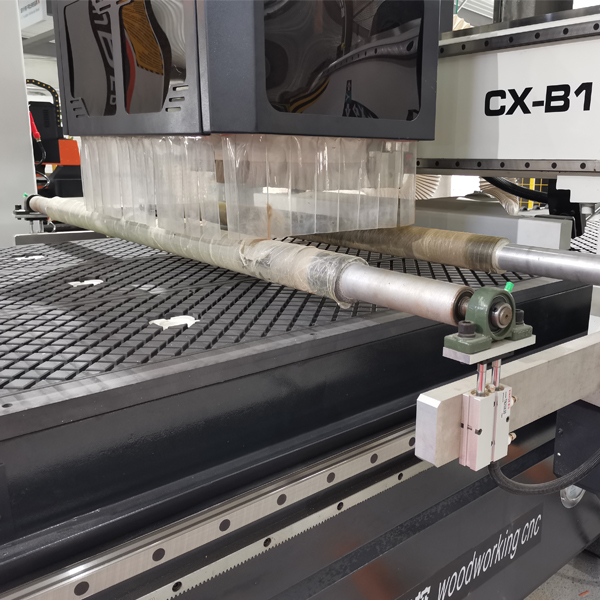

Empuje auxiliar

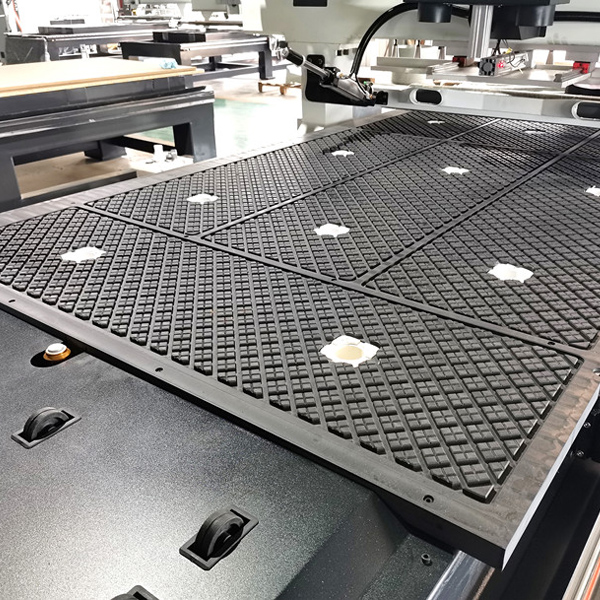

Tabla de adsorción al vacío de partición

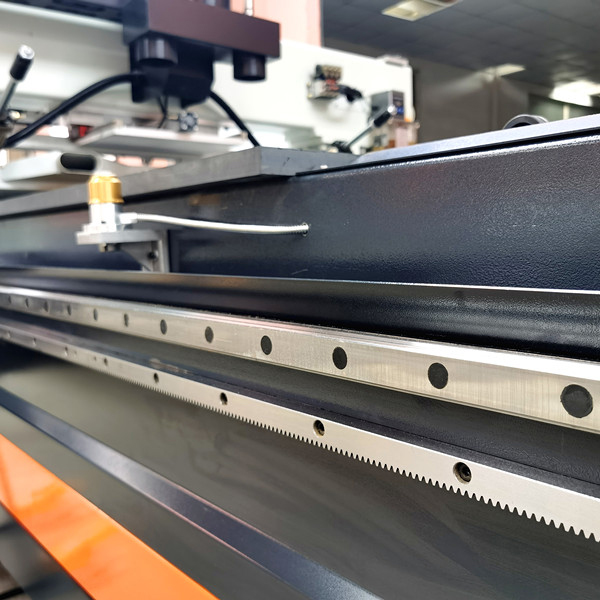

Carril guía lineal

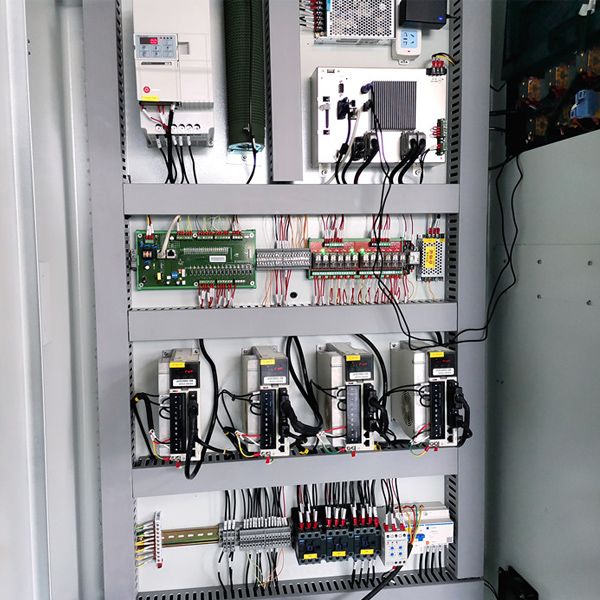

Gabinete de Control Independiente
Cilindro de posicionamiento
Conjunto de cilindro neumático:
Utilizamos cilindros neumáticos industriales de alta calidad (marca AirTAC) para subir y bajar los husillos. Estos se prueban durante millones de ciclos para garantizar que no pierdan aire ni pierdan presión, lo que provocaría que el husillo se "deslice" hacia abajo y dañe la pieza de trabajo.
Husillos de potencia mixta:
Una configuración común son dos Husillos de 6,0 KW para cortes/recortes pesados y dos husillos de 4,5 KW para taladrar o grabar. Esto optimiza el uso de energía y garantiza que tenga energía bruta donde la necesite.
Pines de posicionamiento emergentes:
La mesa de vacío incluye pasadores emergentes neumáticos (topes). El operador simplemente desliza la hoja contra los pasadores para garantizar que siempre esté perfectamente cuadrada (X0, Y0), lo que acelera la carga.
Industrias aplicables
Fabricación de gabinetes: Ideal para el proceso de "anidamiento": perforar orificios para estantes, cortar ranuras para ranuras y cortar partes de cajas de gabinetes de una hoja completa de 4x8.
Puertas de madera maciza: Enrutado de diseños complejos de paneles elevados que requieren múltiples brocas de perfil.
Pantalla y partición: Cortar patrones de celosía intrincados de manera eficiente.
Materiales: MDF, Melamina, Contrachapado, Aglomerado y Madera Maciza.
Línea de producción lista: El CX-B1 se puede integrar con plataformas de carga/descarga automáticas para crear una celda de producción totalmente automatizada.
Operación libre de polvo: Cada uno de los 4 ejes tiene una cubierta antipolvo dedicada que se activa automáticamente cuando ese eje está activo, manteniendo limpio el aire de su taller.
Calidad de exportación global: Todos los componentes eléctricos (contactores, relés, disyuntores) son de la marca Schneider o Siemens, lo que garantiza que pueda encontrar reemplazos localmente en cualquier parte del mundo.
P: ¿Puedo utilizar los 4 husillos al mismo tiempo?
R: No. Sólo funciona un husillo a la vez. Cuando el husillo 1 termina su tarea, se retrae y el husillo 2 desciende para comenzar su tarea. Esto evita la colisión.
P: ¿Qué software es compatible?
R: El CX-B1 funciona con cualquier software CAM que admita el cambio de herramientas, como Cabinet Vision, Enroute, ArtCAM y Aspire. Proporcionamos el "Postprocesador" específico para la máquina.
P: ¿Necesito una bomba de vacío?
R: Sí, para anidar láminas completas, es esencial una mesa de vacío para mantener el material plano. Incluimos de serie una potente bomba de vacío de anillo de agua o de anillo de aire de 7,5 KW.
P: ¿Cuál es el espacio entre ejes?
R: Los husillos están montados muy juntos para maximizar el área de trabajo. El software compensa automáticamente las coordenadas para que el husillo 2 vaya exactamente al mismo lugar que el husillo 1.
Deja de perder el tiempo cambiando bits. Actualízate al Superestrella CX-B1 y experimente una verdadera producción continua.
