Vídeo de trabajo
Descripción del producto
el Superestrella CX-1625 (fabricado por Jinan Jinshengxing Fabricación de maquinaria Co., Ltd.) es una solución de perforación horizontal especializada que elimina los cuellos de botella en la fabricación de muebles personalizados.
Mientras su máquina anidada corta las caras del panel, la CX-1625 se encarga de la perforación del borde horizontal. Cuenta con un flujo de trabajo de "escanear y perforar": simplemente escanee el código de barras desde su software de anidamiento y la máquina sabrá exactamente dónde perforar los agujeros laterales. Alternativamente, en el "modo infrarrojo", la máquina utiliza sensores láser para detectar orificios verticales perforados por el anidador y perfora automáticamente el orificio horizontal correspondiente en el costado, lo que garantiza una alineación perfecta para los conectores 3 en 1.
Operación en modo dual: Soporta ambos Escaneo de códigos de barras (para software de gestión de producción como Cabinet Vision/Haixun) y Detección láser infrarroja (un modo "infalible" que alinea los orificios laterales según los orificios verticales existentes).
Mesa de trabajo de tres zonas: La mesa de 2600 mm de largo está dividida en tres zonas de trabajo independientes. Esto permite al operador cargar/descargar un panel en una zona mientras la máquina perfora en otra, maximizando el rendimiento.
Pie prensador de alta resistencia: Un cilindro neumático con un pie de presión de goma especializado sujeta el panel firmemente cerca del punto de perforación, evitando vibraciones y asegurando que el orificio quede perfectamente recto y centrado.
Programación cero requerida: En modo infrarrojo, el operador no necesita conocer el código G ni el CAD. Simplemente coloque la tabla contra la guía y el sensor láser activará el ciclo de perforación automáticamente.
Parámetro técnico
modelo | Máquina de perforación lateral horizontal por infrarrojos láser |
husillo | HQD 3,5 kw Refrigeración por aire |
Guía | Carril guía de Taiwán |
Convertidor de frecuencia | 3,7 KW superestrella |
Motor de accionamiento | servo |
mesa | 1500*2600mm |
LáserRayo Infrarrojo | Omrón |
Otro | Placa de aleación de posicionamiento, pie de presión de goma del cilindro |

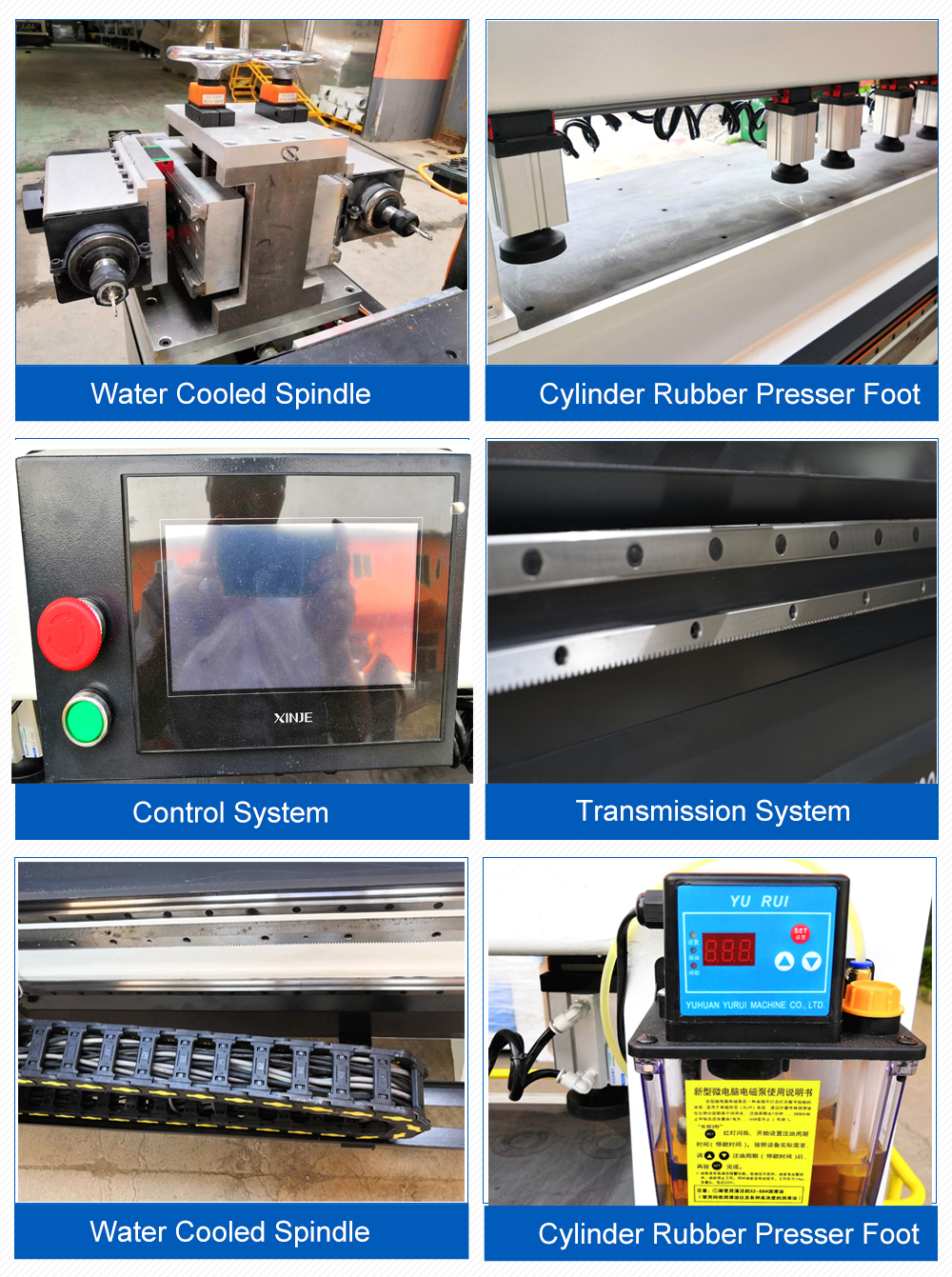

Imagen detallada
Sensor láser infrarrojo (Omron):
Utilizamos sensores Omron de alta sensibilidad de Japón. Estos sensores pueden detectar posiciones de orificios en varios colores de tableros (incluido el nogal oscuro o la melamina negra), donde los sensores ópticos más baratos suelen fallar.
Cremallera y piñón helicoidales:
En comparación con las cremalleras rectas, nuestro sistema de engranajes helicoidales ofrece una transmisión más suave a altas velocidades (hasta 40 m/min de desplazamiento rápido). Esto reduce el ruido mecánico y el desgaste, asegurando que la profundidad de perforación se mantenga constante durante años de uso.
Husillo refrigerado por aire HQD:
El husillo de 3,5 KW proporciona suficiente par para perforar orificios de bloqueo de leva de gran diámetro (15 mm) en una sola inmersión sin detenerse, a diferencia de los motores más pequeños de 2,2 KW que se encuentran en las máquinas de hobby.
Muestra y aplicable
Muebles de paneles: Imprescindible para el montaje de muebles de cocina, guardarropas, escritorios de oficina y zapateros utilizando carpintería Minifix (leva y pasador).
Puertas personalizadas: Perforación de orificios para cerraduras y cavidades para bisagras en puertas compuestas.
Decoración de interiores: Perforación previa de orificios de montaje para paneles de pared y tabiques.
Materiales compatibles: Tableros de partículas (MFC), MDF, madera contrachapada y madera maciza.
Integración de la línea de producción: Esta máquina está diseñada para colocarse junto a su enrutador nido Superstar. La combinación "Nesting + Side Drill" es la forma más rentable de lograr una automatización total para fábricas pequeñas y medianas.
Diseño humanizado: La interfaz de control es sencilla. Los nuevos empleados pueden recibir capacitación para operarlo de manera eficiente en menos de 30 minutos.
Construcción robusta: El marco está soldado con tubos de acero de paredes gruesas, lo que evita la deformación incluso cuando se manipulan láminas pesadas de 4x8 pies durante todo el día.
P: ¿Puede perforar agujeros para tacos de madera y levas Minifix?
R: Sí, puede perforar agujeros de varios diámetros (por ejemplo, 8 mm, 10 mm, 15 mm) cambiando la broca. Para diferentes tamaños de orificios en el mismo tablero, es posible que deba ejecutar el lote dos veces o usar una máquina con un cabezal de perforación múltiple (opcional).
P: ¿Funciona con mi software de diseño?
R: Sí, si su software (Cabinet Vision, Polyboard, etc.) puede imprimir una etiqueta de código de barras con la información del orificio, el escáner suministrado puede leerla.
P: ¿Es ajustable la profundidad del agujero?
R: Sí, la profundidad de perforación se configura fácilmente mediante la pantalla táctil. Puede guardar ajustes preestablecidos para diferentes tipos de hardware (por ejemplo, "Cam Lock 15mm" o "Dowel 30mm").
P: ¿Cuál es el mantenimiento requerido?
R: Muy bajo. Principalmente mantener los sensores limpios de polvo y lubricar los rieles guía semanalmente. El eje enfriado por aire no requiere mantenimiento de la bomba de agua.
No dejes que la perforación manual te frene. Añade el Superestrella CX-1625 a su taller para realizar un mandrinado lateral rápido y preciso.
