El cable del motor del eje giratorio se puede usar conectándolo al controlador del eje X o Y. Antes de usarlo, debe modificar los parámetros del motor del eje rotativo. Si los parámetros no se modifican, el tamaño se deformará.
La función de la máquina de grabado multifunción más el eje giratorio:
1. La máquina de grabado calcula la ruta de grabado rotativo sin expandir la superficie.
2. No hay necesidad de rotar el trabajo pieza repetidamente, y el cálculo de la ruta de la herramienta se completa a la vez.
3. Reduzca la asignación de acabado, y la ruta de la herramienta se puede mal en capas.
4. Realice el procesamiento de rotación local y puede establecer el rango de ángulo y el rango de longitud.
5. Afectados por la precisión del accesorio, el procesamiento del trabajo rotativo irregular Las piezas generalmente adoptan el procesamiento de posicionamiento giratorio multifacético. Siempre hay costuras entre diferentes direcciones de la máquina.
6. No hay una marca de posicionamiento. El proceso de grabado rotativo del eje rotativo adopta el método general del eje rotativo y elMáquina de enrutador CNC Woodworking genera una ruta de procesamiento de grabado rotativo automáticamente cerrado.
Las características de rendimiento del eje giratorio de la plataforma de elevación de la máquina de grabado multifunción:
1. El cuerpo y el marco de la máquina de grabado están soldados con tubos cuadrados de paredes gruesas y están sujetos a tratamiento con alivio del estrés, con buena rigidez y sin deformación.
2. El eje Y está impulsado por motores duales, impulsados por engranajes y bastidores de alta precisión, con potencia relativamente grande y operación estable.
3. La plataforma de elevación adopta un motor asincrónico trifásico de 2kW y una caja de cambios de gusano de turbina, que impulsa la rueda dentada de lanzamiento grande y cuatro tornillos trapezoidales de gran diámetro, y agrega cuatro barras de luz guía de diámetro grande para moverse hacia arriba y hacia abajo, que es estable y confiable. El peso de litro puede alcanzar 1.5 toneladas.
4. El rotador adopta el chuck de la máquina herramienta (garras positivas y negativas) y el dedal de la parte trasera. Se utilizan guías lineales cuadradas para el movimiento del dedal trasero, y la concentricidad es extremadamente precisa. El chasis está terminado por fundición integral. El diámetro del trabajoLa pieza puede ser de hasta 400 mm, la longitud puede ser de hasta 1200 mm, el peso del trabajo La pieza puede ser de hasta 56 kg, y el trabajoPiece Balance Roller está equipado.
5. Se puede seleccionar un tanque de agua de acero inoxidable en la plataforma de elevación para procesar materiales de piedra, y también se proporciona un dispositivo automático de suministro de agua.
6. Se pueden colocar dos rotadores de tipo 4012 en la plataforma de equipo. Cuando el trabajo cilíndrico La pieza no se procesa, el rotador se puede eliminar para el grabado plano. El grosor del avión trabaja La pieza puede alcanzar 700 mm.
Lo anterior introduce las funciones, las características de rendimiento y los métodos comunes de la máquina de grabado multifunción más el eje giratorio. Espero que sea útil para todos. Si lo encuentra útil, puede prestar atención aSuperestrella CNC. Le proporcionaremos más información sobre las máquinas de grabado. Poco conocimiento ~

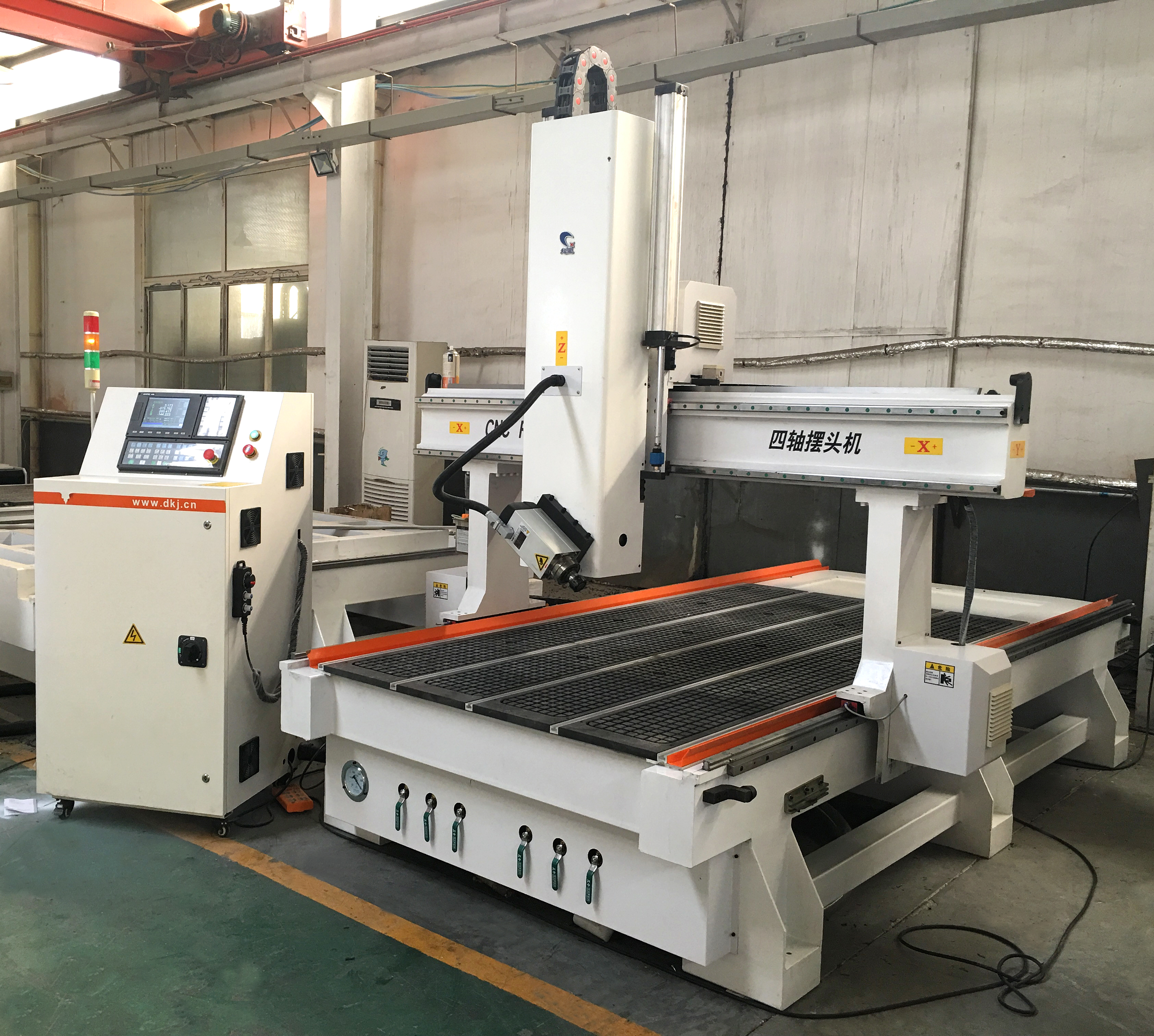

Superstar CNC recomienda productos para usted:Superstar CX-3D 4 Eje CNC Máquina de grabado rotativo de 90 grados de 90 grados
