Descripción del producto

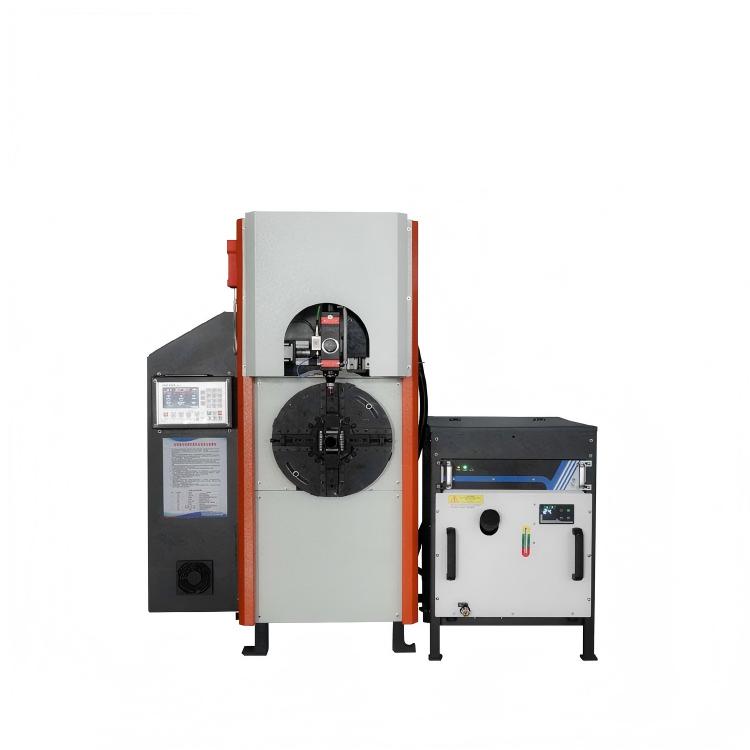

el Superestrella CX-1500S (fabricado por Jinan Jinshengxing Fabricación de maquinaria Co., Ltd.) revoluciona la fabricación de tuberías al simplificar el flujo de trabajo. El corte de tubos tradicional a menudo implica complejos dibujos CAD y programación manual. El CX-1500S elimina esta barrera con su sistema de entrada paramétrico—Los usuarios simplemente ingresan las dimensiones del tubo y el tipo de corte (por ejemplo, corte, orificio, bisel) y la máquina genera automáticamente la ruta.
Capaz de procesar tuberías estándar de 6 metros, su diseño de cuerpo segmentado permite un fácil transporte e instalación. Ya sea que esté cortando pasamanos de acero inoxidable o piezas estructurales de acero al carbono, la CX-1500S garantiza alta velocidad (hasta 8000 mm/min) y alta precisión (±0,2 mm).
Operación sin extracción: El sistema presenta una interfaz gráfica donde los operadores simplemente ingresan números (longitud, diámetro, ángulo). No se requieren conocimientos de dibujo CAD, lo que reduce significativamente el tiempo de formación.
Sujeción no destructiva: Presentando Mandriles dobles de cuatro varillajes, la máquina agarra los tubos firmemente sin rayar ni deformar la superficie, algo crucial para tubos de acero inoxidable o aluminio pulidos.

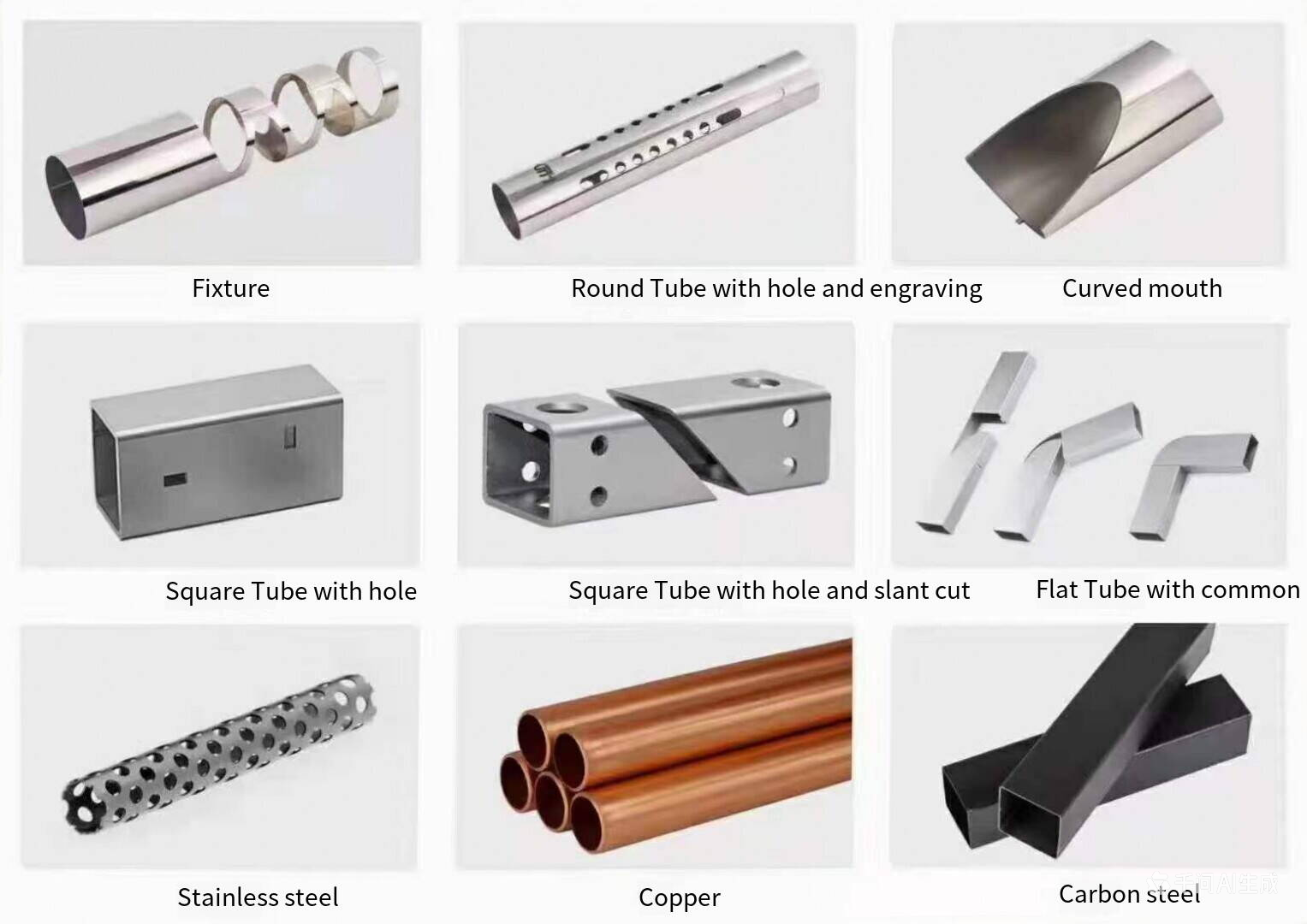

Capacidades de corte versátiles: Como se muestra en nuestra galería de muestra, no solo maneja cortes rectos sino también Biseles de 45° (empalme), agujeros que se cruzan, bocas de arco, y patrones ranurados en tubos redondos, cuadrados y planos.
Diseño de cuerpo dividido: El cuerpo de la máquina está diseñado en dos secciones, lo que resuelve el desafío logístico de transportar máquinas largas y facilita su instalación en talleres más pequeños.
Característica | Especificación |
modelo | CX-1500S |
Fuente láser | Láser de fibra 1500S |
Cabezal láser | Cabeza de precisión Gangchun |
Rango de diámetro del tubo | 10 mm - 108 mm |
Sistema de control | Colmillo LX4510H |
Servomotores | Y: 750W |
Máx. Velocidad de corte | 0 - 8000 mm/min |
Precisión de posicionamiento | ±0,2mm |
Repetibilidad | ±0,01mm |
Tipos de tubos aplicables | Redondo, cuadrado, rectangular, elíptico, ángulo de hierro |
Máx. Grosor de corte | 3 mm (depende del material) |
Sistema de accionamiento | Piñón y cremallera de precisión |
Rieles guía | Rieles guía cuadrados de precisión |
Tipo de mandril | Portabrocas autocentrante manual |
Longitud del material de la cola | ~120 milímetros |
Dimensiones de la máquina | 6600 mm × 830 mm × 1330 mm |
Peso Total | 470 kilos |
Fuente de alimentación | CA 220 V/50 Hz. |
Sistema de control Fangling LX4510H:
Un sistema CNC dedicado para corte de tubos que admite interpolación multieje. Su interfaz fácil de usar muestra rutas de corte en tiempo real y admite el procesamiento con un solo clic para formas comunes como codos y T.
Servoaccionamiento de precisión:
La combinación de servomotores de 750 W y 400 W garantiza que el mandril gire y alimente con un alto par y agilidad. Esto permite una aceleración rápida al cortar patrones complejos (por ejemplo, diseños de encaje en tubos de lámparas).
Enfriador de agua 1500S:
Incluye un enfriador de agua industrial combinado para mantener la fuente de láser de fibra a una temperatura óptima, lo que garantiza una calidad del haz estable incluso durante el funcionamiento continuo las 24 horas del día, los 7 días de la semana.
Muebles Metálicos: Corte de patas para mesas, sillas y somieres (tubos cuadrados/redondos/ovalados).
Equipo de gimnasia: Corte de precisión de tubos de acero al carbono de gran calibre para máquinas de gimnasio.
Iluminación y Decoración: Corte de patrones complejos en tubos de cobre o acero inoxidable de paredes delgadas para lámparas (como se ve en las imágenes de muestra).
Construcción: Corte de ángulos de hierro y canales de acero para estanterías y soportes estructurales.
Materiales: Acero inoxidable, acero al carbono, tubería galvanizada, cobre, aluminio y acero aleado.
Diseño humanizado: Todos los botones e interruptores están ubicados ergonómicamente para mayor comodidad. La operación basada en menús avisa al usuario en cada paso, minimizando los errores.
Eficiencia rentable: En comparación con los centros láser de millones de dólares, el CX-1500S ofrece el 80 % de la capacidad a una fracción del costo, lo que lo hace perfecto para las PYME.
Fiabilidad comprobada: Respaldado por Maquinaria Jinan Jinshengxing, un fabricante confiable con experiencia en exportación global. Proporcionamos tutoriales en vídeo (consulte el enlace de YouTube a continuación) y soporte técnico remoto.
P: ¿Puede cortar ángulos de hierro y canales de acero?
R: Sí, la CX-1500S es capaz de cortar ángulos de hierro y canales de acero, además de tubos redondos y cuadrados estándar.
P: ¿Necesito comprar gasolina especial?
R: La máquina puede cortar usando comprimidos aire, que es la opción más económica. Para acabados más gruesos o de mayor calidad en acero inoxidable, se puede utilizar nitrógeno u oxígeno.
P: ¿Cuánto tiempo dura la cola?
R: La longitud del material de la cola es aproximadamente 12cm, lo cual es altamente eficiente para una máquina de esta clase, reduciendo el desperdicio de material.
P: ¿Es difícil instalar la máquina?
R: El diseño dividido facilita el movimiento. Proporcionamos un vídeo de instalación detallado. Conecte las dos secciones, alinee el riel, conecte la alimentación (220 V) y estará listo para cortar.
Mire el vídeo completo de la operación en YouTube: Haga clic para ver el vídeo del CX-1500S
¿Listo para mejorar su producción de tubos? Contacto CNC superestrella hoy para obtener una cotización directa de fábrica sobre la CX-1500S.
